LGQ-DL1120GAJ型 東風天錦EQ1120GA發動機解剖運行實訓臺
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、產品簡介

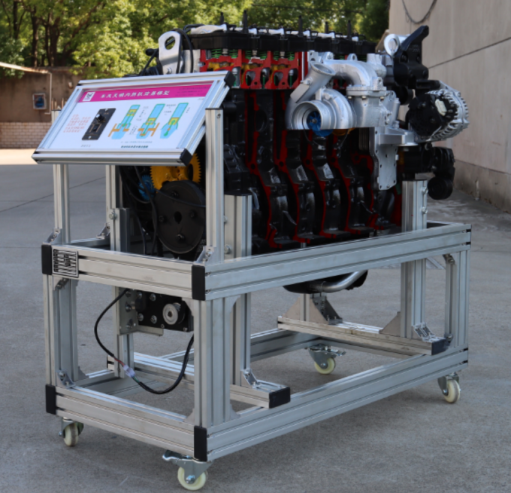

LGQ-DL1120GAJ型 東風天錦EQ1120GA發動機解剖運行實訓臺以東風汽車1120GA柴油發動機發動機總成為基礎，經過剖切加工制作而成，使東風汽車1120GA柴油發動機發動機內部結構清晰可見，能充分展示東風汽車1120GA柴油發動機發動機的內部結構組成與工作特點。大扭矩電動減速機作為動力源，可在低速緩慢的運行中，進行動態的工作原理演示。本設備具有較強的教學意義，配套實訓指導資料，合格證，保修卡。
二、結構組成
東風汽車1120GA柴油發動機發動機解剖后的總成，包含進排氣機構、曲軸連桿機構、潤滑系統、冷卻系統、缸體、電動減速機，設備展示臺架、控制面板、萬向腳輪、設備標牌等組成。
三、設備功能
1、東風汽車1120GA柴油發動機發動機動態運行功能，了解四個工作循環的工作原理。
2、東風汽車1120GA柴油發動機發動機正時機構的結構組成與工作原理實訓
3、東風汽車1120GA柴油發動機發動機氣缸蓋的結構組成與工作原理實訓
4、東風汽車1120GA柴油發動機發動機進氣門的結構組成與工作原理實訓
5、東風汽車1120GA柴油發動機發動機排氣門的結構組成與工作原理實訓
6、東風汽車1120GA柴油發動機發動機進氣歧管的結構組成與工作原理實訓
7、東風汽車1120GA柴油發動機發動機排氣歧管的結構組成與工作原理實訓
8、東風汽車1120GA柴油發動機發動機氣缸墊的結構組成與工作原理實訓
9、東風汽車1120GA柴油發動機發動機活塞的結構組成與工作原理實訓
10、東風汽車1120GA柴油發動機發動機連桿的結構組成與工作原理實訓
11、東風汽車1120GA柴油發動機發動機曲軸的結構組成與工作原理實訓
12、東風汽車1120GA柴油發動機發動機機油泵的結構組成與工作原理實訓
13、東風汽車1120GA柴油發動機發動機噴油器的安裝位置與工作原理實訓
四、制作工藝
1、底座國標鋼材焊接而成，外部進行防銹處理，并高溫噴涂，使其表面耐油污，易清潔。
2、配置大扭矩減速電動機，可以緩慢的速度進行動態工作原理演示，安全安靜。
3、控制面板，UV噴涂，顏色亮麗，并且不易褪色。
4、東風汽車1120GA柴油發動機發動機為線切割工藝，剖口整齊，美觀。
5、剖口著色，區分剖口與原件之間關系。
6、萬向腳輪，移動方便。并且能隨時鎖止，保證了教學安全。
五、技術參數
1、使用車型：東風汽車1120GA
2、發動機類型：L型
3、發動機型號：（ISDE210-30）
4、氣缸數量：6缸
5、運行轉速：26r/分
6、驅動速比：25:1
7、電機功率：250W
8、萬向腳輪：3寸
9、設備顏色：解放藍
10、外形尺寸：1200*600*1400mm
