LGD-J02型計算機組裝與維修實訓裝置

品牌：理工偉業 咨詢電話：010-82827827 82827835

一、概述

計算機組裝與維護實訓裝置是依照人力資源和社會(huì )保障部發布的《“計算機（微機）維修工”職業技能實訓和鑒定設備技術規范》，按照職業教育實訓教學要求而研制的。通過實訓設備使學生能掌握計算機組裝與維護的知識，并具備大型機房的管理和維護能力。它適合職業學?！段⑿蜋C組裝與維護實用教程》、《新電腦課堂•組裝維護》、《計算機維護與維修教程》等課程的實訓教學。

二、技術參數要求

1、工作電源：AC220V±5% 50Hz
2、工作環境：溫度-10~+40℃ 相對濕度≤85%
3、裝置容量：≤＜500VA
4、外形尺寸：1600×800×1850mm
5、安全保護：動作電流≤30mA、動作時間≤0.1s
6、電源安全管理系統
（1）上電系統自測
1）主電路及控制電路上電后對線路系統進行輸入電壓的過壓、欠壓；線路對地漏電；輸出負載過流的檢測，任一故障存在電源輸出斷開。
2）故障內容有相應文字顯示。
3）對故障進行語音報警。
（2）運行檢測保護
1）輸入過壓、欠壓、輸出過流、漏電，任一故障出現將自動跳閘，實施保護。
2）對故障進行語音報警。
3）保護閥值可進行現場設置。
（3）漏電功能測試
1）按下漏電測試按鈕，裝置會(huì )自動提供一個漏電測試信號，使保護器跳閘。
2）重新進行上電進入自己檢測狀態，文字顯示“開機檢測中....”，無故障情況下，實訓室智能電源管理系統恢復供電。
（4）過壓保護
1）運行中，出現輸入過壓，實訓室智能電源管理系統將跳閘。
2）對應的“過壓相”進行文字顯示。
3）語音播報“線路過壓，請注意”。
（5）過流保護
1）運行中，三相電源中任一相出現過流，實訓室智能電源管理系統將跳閘。
2）對應的“過流相”進行文字提示。
3）語音播報“線路過流，請注意”
★投標文件里提供（1）-（5）項不少于十張內容相符的截圖或照片。

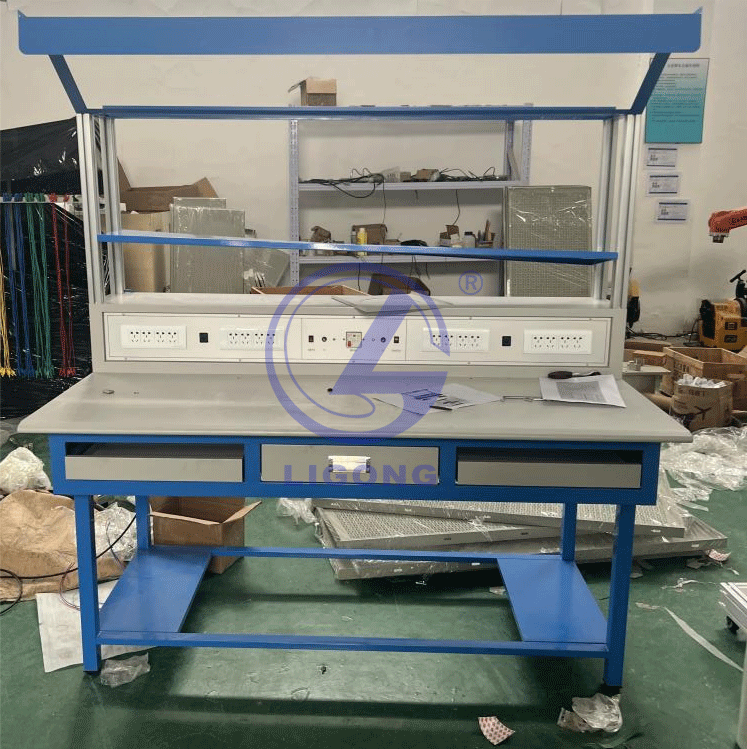

三、實訓臺結構要求

計算機組裝與維護實訓裝置由控制屏、工具套件組成。
1、實訓臺：采用工業鋁合金型材框架，共兩層，其中第一層可放置維修工具、套件、儀器儀表；第二層可放顯示器，頂部設有30W日光燈一盞和風扇一臺。實訓臺設有一個抽屜、兩個鍵盤托架、兩個主機柜，下方有四個剎車的萬向輪。
2、電源控制屏：電源控制屏為鐵質雙層亞光密紋噴塑結構，鋁塑面板。主要提供16路交流電源插座接口、漏電保護器、供電指示，可為各種儀器和設備提供工作電源。
3、工具套件：提供數字式萬用表、尖嘴鉗、斜口鉗、小十字螺絲刀、大十字螺絲刀、小一字螺絲刀、小鑷子、毛刷、吸錫網線、多功能鉗、工具包、恒溫電烙鐵、熱風臺等常用工具。
4、電腦故障診斷器：具有主機故障診斷（PCI接口）、VGA信號發生、鍵盤檢測、音頻信號發生、電腦網線接口檢測、直流電源適配器檢測、電腦主機漏點檢測等功能。

四、設備配置（每臺裝置配置）

序號	名稱	單位	數量	備注
1	實訓工作臺	套	1
2	數字式萬用表	個	2
3	尖嘴鉗	把	2
4	斜口鉗	把	2
5	小十字螺絲刀	把	2
6	大十字螺絲刀	把	2
7	小一字螺絲刀	把	2
8	小鑷子	把	2
9	毛刷把	把	2
10	焊錫絲	團	2
11	吸錫網線把	把	2
12	多功能網鉗	把	2
13	工具包	把	2
14	網線鉗	把	2
15	網絡(luò )測試儀	個	1
16	恒溫電烙鐵	臺	1
17	熱風臺	臺	1
18	電腦故障診斷器	個	1
19	放大鏡臺燈	個	1
20	學生凳	個	2
21	檢測主板	個	1
22	教學資源	套	1
