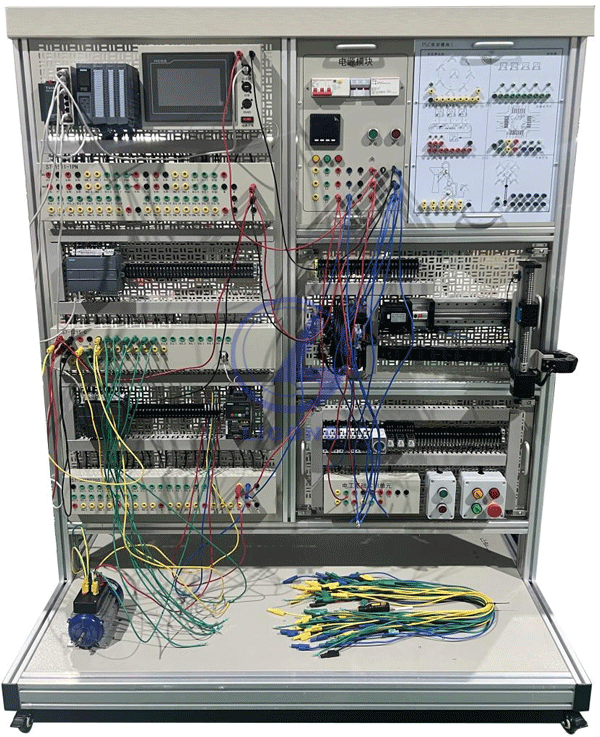

LGP-LYD02C型 工業網絡(luò )智能控制與維護實訓平臺
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、 產品概述
LGP-LYD02C型 工業網絡(luò )智能控制與維護實訓平臺集運動控制、伺服控制、傳感器應用、工控組態等技術于一體，滿足工業機器人技術、機電一體化技術、電氣自動化技術等專業教學所需。工業運動控制技術實訓裝置是根據人力資源和社會(huì )保障部制定的"可編程序控制系統設計師"培訓及國家職業標準考核大綱內容，適當增加新技術，按照職業教育培訓、職業技能鑒定和實訓教學要求而研制的。適合職業院校、職業培訓學校、職教中心、鑒定站/所對可編程序控制系統設計師的四、三、二級開展培訓及技能鑒定。
二、 技術性能
1、輸入電源：三相四線（或三相五線）～380V±10% 50Hz
2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3、裝置容量：＜0.5kVA
4、重量：100kg
5、外形尺寸：1200mm×600mm×1700mm
6、安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準
證書。
三、主要配置清單
|
序號 |
品名 |
規格 |
數量 |
單位 |
|
1 |
S7-1500 |
CPU1511-1PN |
1 |
個 |
|
2 |
安裝導軌 S7-1500，160 mm |
6ES7590-1AB60-0AA0 |
1 |
個 |
|
3 |
S7-1200 |
CPU 1214C AC/DC/RLY |
1 |
臺 |
|
4 |
ET200SP 智能從站 |
6ES7510-1DJ01-0AB0 |
1 |
個 |
|
5 |
G120C |
220V 0.37KW |
1 |
臺 |
|
6 |
觸摸屏 |
MCGS-TPC7062TI |
1 |
臺 |
|
7 |
16DI |
6ES7131-6BH01-0BA0 |
1 |
個 |
|
8 |
16DO |
6ES7132-6BH01-0BA0 |
1 |
個 |
|
9 |
A0基板 |
6ES7193-6BP20-0DA0 |
2 |
個 |
|
10 |
步進電機 |
57步進電機 |
1 |
個 |
|
11 |
伺服電機 |
100W 伺服電機、驅動器 |
1 |
套 |
|
12 |
三相異步電機 |
三相異步電動機180W |
1 |
個 |
|
13 |
二維絲杠單元 |
LGP-EW01 |
1 |
套 |
|
14 |
交換機 |
8口 |
1 |
臺 |
|
15 |
實訓平臺 |
1200mm×600mm×1700mm |
1 |
套 |
|
16 |
實訓模塊1 |
搶答器/音樂(lè )噴泉/裝配流水線/交通信號燈/自動供水/天塔之光 |
1 |
塊 |
|
17 |
實訓模塊2 |
自動送料裝車/四節傳送帶/多種液體混合裝置/自動售貨機/自控軋鋼機/郵件分揀機 |
1 |
塊 |
|
18 |
實訓模塊3 |
機械手控制/自控成型機/加工中心 |
1 |
塊 |
|
19 |
實訓模塊4 |
四層電梯/基礎實驗/中間繼電器 |
1 |
塊 |
|
20 |
電腦桌 |
600mm×600mm×800mm |
1 |
張 |
四、實訓項目
（1）PLC基本技能實訓
1.PLC認知實訓（軟硬件結構、系統組成、基本指令練習、接線、編程下載等）
2.典型電動機控制實操實訓（點動、自鎖、正反轉、星三角換接啟動等）
3.PLC仿真實訓
（2）PLC模擬控制應用實訓
1、交通信號燈PLC控制
2、機械手控制
3、多種液體混合裝置控制
4、自動送料裝車控制
5、天塔之光控制
6、音樂(lè )噴泉控制
7、搶答器控制
8、電機的PLC控制
9、自動售貨機模擬控制
10、自控軋鋼機模擬控制
11、自動供水控制
12、自動成型模擬控制
13、郵件分揀機控制
14、加工中心控制
15、中間繼電器
16、基礎實驗
（3）PLC、變頻器、觸摸屏綜合應用技能實訓
1.變頻器功能參數設置與操作
2.變頻器報警與保護功能
3.外部端子點動控制
4.變頻器控制電機正反轉
5.多段速度選擇變頻調速
6.變頻器無級調速
7.基于外部模擬量（電壓/電流）控制方式的變頻調速
8.瞬時停電啟動控制
9.PID變頻調速控制
10.PLC控制變頻器外部端子的電機正反轉
11.PLC控制變頻器外部端子的電機運行時間控制
12.基于PLC數字量控制方式的多段速
13.基于PLC通信方式的變頻器開環調速
14.基于PLC通信方式的速度閉環控制
15. 現場總線網絡(luò )通信技術
16. PLC、觸摸屏與變頻器通信控制
17.變頻器恒壓供水系統的模擬
18.基于觸摸屏控制方式的基本指令編程練習
19.基于觸摸屏控制方式的LED控制
20.基于觸摸屏控制方式的溫度PID控制
（4）PLC實物控制應用實訓
1. 步進電機定位控制
2. 步進電機的速度控制
3. 步進電機的正反轉控制
4. 伺服電機定位控制
5. 伺服電機的速度控制
6. 伺服電機的正反轉控制
7. 伺服電機和步進電機的綜合控制
（5）典型電動機控制實操實訓
1.三相鼠籠式異步電動機點動和自鎖PLC控制
2.三相鼠籠式異步電動機聯動正反轉PLC控制
3.三相鼠籠式異步電動機帶延時正反轉PLC控制
4.三相鼠籠式異步電動機Y/△轉換起動PLC控制
（6）網絡(luò )通訊綜合實訓
1. PLC與變頻器RS485通訊實訓
2. PLC、觸摸屏與變頻器通信控制
3. PLC主機之間PROFIBUS -DP通訊實訓
4. PLC主機之間PROFINET通訊實訓
5. PLC、變頻器、觸摸屏組網綜合應用實訓
