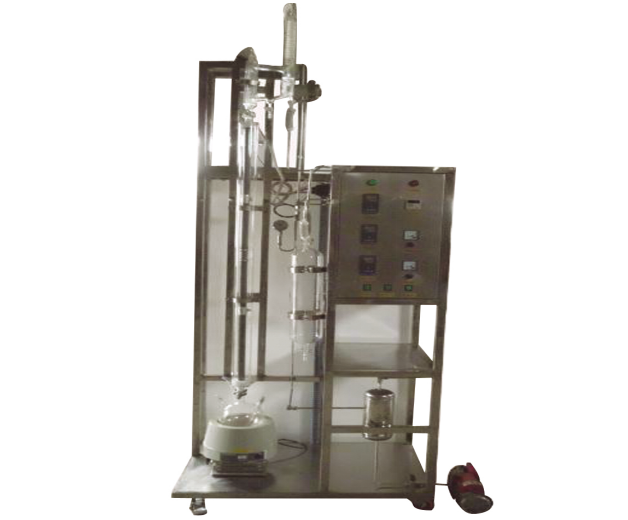

LGH-TJL01型 特殊精餾實驗裝置
品牌：理工偉業 咨詢電話：010-82827827 82827835
（LGH-TJL01A型 數字型特殊精餾實驗裝置）
一、裝置功能1.熟悉精餾單元操作過程的設備與流程。
2.學習精餾塔效率的測定方法，適用于常壓、加壓和減壓精餾等特殊精餾。
玻璃精餾塔、冷凝器、再沸器、溫度控制儀、溫度顯示儀、壓力表、流量計、真空系統、不銹鋼框架、控制屏。
三、公用設施
1.水：裝置需冷卻水，自帶和自來水管相連的接口。自來水通過裝置接口進入塔頂的冷凝器后排出。
2.液：裝置自帶玻璃高位槽。實驗時經流量計進入精餾塔釜。
3.電：電壓AC220V，功率2KW，標準單相三線制。
四、技術參數
1.精餾塔塔徑φ25mm，塔高1400mm,材質為玻璃塔結構，塔內填裝φ3x 3 mm不銹鋼θ網環型填料。塔釜為三口燒瓶帶導電膜保溫，保溫段加熱功率上下兩段各300W；塔釜容積：500ml；聯接方式：直磨口。
2.塔釜加熱：塔釜置于500W電熱包中。采用電壓控制器控制釜溫。
3.溫度控制及儀表: 3個數顯溫度控制儀，量程：0-150℃；溫度誤差≤2℃。
4.真空度：*高真空度可達60Pa，約0.5mmHg。
5.液體流量計范圍：1.6-16ml/min,，壓力表量程：-0.1-0.1MPa。
6.塔頂冷凝液體的回流采用擺動式回流比控制器操作。此控制系統由塔頭上擺錘、電磁鐵圈、回流比計數器等儀表組成，回流比控制范圍：99：1—1：99。
7.各項操作及溫度、回流比、流量的顯示、調節、控制全在控制屏面板進行。
8.框架為304不銹鋼材質，結構緊湊，外形美觀，流程簡單、操作方便。
9.外形尺寸：1200×500×2200mm（長×寬×高），外形為可移動式設計，帶3寸雙剎車輪。
五、測控組成
|
LGH-TJL01型 特殊精餾實驗裝置 |
變量 | 檢測機構 | 顯示機構 | 執行機構 |
| 流量 | 轉子流量計 | 轉子流量計 | 手動調節 | |
| 回流比 | 回流比繼電器 | 回流比控制顯示儀 | 回流比控制顯示儀 | |
| 塔節溫度 | PT100鉑電阻 | 數字溫度儀表 | 無 | |
| 塔頂溫度 | PT100鉑電阻 | 數字溫度儀表 | 無 | |
| 塔釜溫度 | PT100鉑電阻 | 數字溫度控制儀 | 固態調壓模塊 | |
| LGH-TJL01A型 數字型特殊精餾實驗裝置 | 流量 | 轉子流量計 | 轉子流量計 | 手動調節 |
| 回流比 | 回流比繼電器 | 回流比控制顯示儀，精度：0.5%FS | 回流比控制顯示儀 | |
| 塔節溫度 | PT100鉑電阻 | 數字溫度儀表，精度：0.5%FS | 無 | |
| 塔頂溫度 | PT100鉑電阻 | 數字溫度儀表，精度：0.5%FS | 無 | |
| 塔釜溫度 | PT100鉑電阻 | 數字溫度控制儀，精度：0.5%FS | 固態調壓模塊 |
模擬模塊：高達16位分辨率，內建RS485通訊模式；功能：溫度、回流比等模擬量信號采集，配數據采集軟件一套，在線工業組態軟件一套
