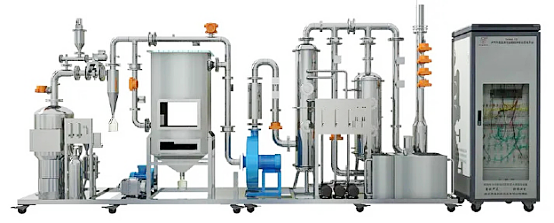

LG-DQJ02型 大氣環境監測與治理技術綜合實訓平臺
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、產品概述
LG-DQJ02型 大氣環境監測與治理技術綜合實訓平臺是專門為職業院校開設的“環境工程技術”、“環境監測與治理技術”、“環境監測與評價”、“城市檢測與工程技術”、“室內檢測與控制技術”、“工業環保與安全技術”等環境類相關專業而研制的。該實訓平臺主要針對大氣環境中的煙氣進行監測與治理，即對煙氣中的二氧化硫、氮氧化物、顆粒物、一氧化碳、二氧化碳等排放污染物濃度進行實時在線連續監測和凈化治理。通過實平臺實訓操作，可考核學生對旋風除塵技術、布袋除塵技術、煙氣脫硫脫硝技術、活性炭吸附技術、煙道及煙囪的取樣檢測技術、污染因子在線監測技術等主要技術的應用。實現工學結合人才培養模式的改革與創(chuàng )新，培養學生的可持續發展能力，為社會(huì )提供滿足企業需求的大氣污染治理設備安裝、調試及大氣環境監測分析等方面的專業人才。適合環境類相關專業的教學和培訓。
二、產品特點
1、材料好：對象框架采用50mm×50mm不銹鋼方管材料制作，堅固耐用，反應器和管道都采用不銹鋼材質制作，耐腐蝕性強，使用壽命長，質量保證。
2、移動方便：裝置底部裝有帶剎車萬向輪，方便設備的移動和固定。
3、整體性強：裝置所有器件合理的分布固定在不銹鋼鋼架上，對象和控制系統一體化設計，操作方便，美觀大方
4、安全性強：配有單獨的電源控制柜系統，裝有漏電保護器和接地標示，確保設備的用電安全。同時，配套相關的勞保用品，保證人生安全。
5、功能性強：本系統工藝多樣，可通過閥門的啟閉完成處理工藝之間的切換，系統控制方便，有自動控制和手動控制兩種方式。電控柜接線采用導線插拔連接，連接方便及安全。主要不銹鋼反應器都設有視鏡，可觀察到反應器內部結構和現象。
三、技術性能
1. 輸入電壓：三相四線（或五線）制AC380V±10% 50Hz
2. 工作環境：環境溫度范圍為0℃～＋40℃ 、相對濕度＜85%（25℃）
3. 系統容量：＜3.0kVA
4. 控制柜尺寸：700mm×600mm×1800mm
5. 對象尺寸：4400mm×800mm×2200mm
6. 監控平臺尺寸：1100mm×700mm×1700mm
7. 安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準。
四、系統組成與功能
大氣環境監測與治理技術綜合實訓平臺主要由煙氣發生系統、煙氣處理系統、電氣控制系統以及煙氣監測系統等四部分組成。
1. 煙氣發生系統：主要由鍋爐系統、氣源添加裝置、發塵裝置、靜態混合器、不銹鋼支架、送風裝置和閥門以及排塵系統等組成。
2. 煙氣處理系統：主要由不銹鋼鋼架、旋風除塵器、布袋除塵器、濕式脫硫系統、活性炭吸附塔、煙囪以及其動力系統等組成。
3. 電氣控制系統：主要由電氣控制柜、漏電保護器、變頻器、旋鈕開關、工作狀態指示燈、PLC可編程控制器、繼電器等組成。
4. 煙氣監測系統主要由觸控一體機及支架、鉑熱電阻、溫濕度傳感器、風速傳感器、壓力傳感器、差壓傳感器、顆粒物傳感器、二氧化硫傳感器、氮氧化物傳感器、氧氣傳感器、一氧化碳傳感器、二氧化碳傳感器、PH傳感器、物位儀、大氣采樣器以及監控軟件等組成。
五、基本配置
1.實訓對象
| 序號 | 器材名稱 | 器材規格或型號 | 數量 | 單位 |
| 1 | 不銹鋼鋼架 | 尺寸：2200mm×800mm×1200 mm和2200mm×800mm×1000mm；材料：50×50mm不銹鋼管材制作；功能：用于反應器、動力部件的固定和擺放。 | 1 | 套 |
| 2 | 不銹鋼堿液水箱 | 尺寸：550mm×400mm×450mm；材料：2.0mm不銹鋼板材制制作；功能：用于脫硫堿液的配置。 | 1 | 套 |
| 3 | 不銹鋼清水箱 | 尺寸：250mm×200mm×430mm；材料：2.0mm不銹鋼板材制制作；功能：用于對堿液水箱的補給。 | 1 | 套 |
| 4 | 鍋爐系統 | 尺寸：φ325 mm×855mm；材料：304不銹鋼材質，厚度2.0mm；功能：模擬焚燒鍋爐，作為系統污染源。 | 1 | 套 |
| 5 | 旋風除塵器 | 尺寸：φ129 mm×750mm；材料：304不銹鋼材質，厚度2.0mm；功能：去除10μm以上的粉塵。 | 1 | 套 |
| 6 | 袋式除塵器 | 尺寸：φ600 mm×450mm×1250mm；材料：304不銹鋼材質，厚度2.0mm；功能：可凈化含微米或亞微米數量級的粉塵粒子。 | 1 | 套 |
| 7 | 洗滌塔 | 尺寸：φ220 mm×1650mm；材料：304不銹鋼材質，厚度2.0mm；功能：用于噴淋脫硫。 | 1 | 套 |
| 8 | 活性炭吸附塔 | 尺寸：φ250 mm×1600mm；材料：304不銹鋼材質，厚度2.0mm；功能：用于裝填填料吸附煙氣。 | 1 | 套 |
| 9 | 消音系統 | 尺寸：φ159 mm×500mm；材料：304不銹鋼材質；功能：用于降低風機的噪音分貝。 | 1 | 套 |
| 10 | 送塵系統 | 尺寸：φ45 mm×266mm；材料：304不銹鋼材質；功能：用于除塵器系統的送塵。 | 1 | 套 |
| 11 | 排塵系統 | 尺寸：φ63 mm×706mm；材料：304不銹鋼材質；功能：用于對除塵器系統的排塵。 | 1 | 套 |
| 12 | 煙囪 | 尺寸：φ114 mm×2100mm；材料：304不銹鋼材質，厚度1.5mm；功能：用于煙氣的排放和尾氣監測。 | 1 | 套 |
| 13 | 風機 | 雙級高壓離心風機，流量：320～560m³/h；功率：1.5KW；供電電源：AC380V,功能：用于系統煙氣輸送 | 1 | 臺 |
| 14 | 水泵 | 供電電源：AC380V；流量：0～1.1 m³/h；揚程：20～30m；吸程：6～8m ；功能：用于脫硫堿液的輸送。 | 3 | 臺 |
| 15 | 電磁式空氣泵 | 供電電源：AC220V；功率：520W；*大風量：450 L/min；*大風壓：9kPa；功能：用于鍋爐系統的煙氣輸送。 | 1 | 臺 |
| 16 | 電動調節閥 | 供電電源：AC220V；尺寸：DN50；輸入信號：4～20mA；功能：用于系統管道流量的控制。 | 1 | 臺 |
| 17 | 質量流量控制器 | 介質：SO2；流量：10～100SCCM；輸入輸出信號：4～20mA；功能：用于二氧化硫氣體的計量控制。 | 1 | 臺 |
| 18 | 調速電機 | JSCC系列，供電電源：AC220V | 3 | 臺 |
| 19 | 振打電機 | 供電電源：AC380V；功率：70W；激振力：400N；振次：3000r/min。 | 1 | 臺 |
| 20 | 面板流量計 | LZM系列轉子流量計 | 5 | 個 |
| 21 | 溫濕度傳感器 | 溫度范圍：0～50℃；濕度范圍：0～100%RH；輸出信號：4～20mA。 | 2 | 套 |
| 22 | 鉑熱電阻 | PT100，精度0.5級。 | 1 | 套 |
| 23 | 壓力傳感器 | 測量范圍：-10～10KPa；輸出信號：4～20mA。 | 1 | 套 |
| 24 | 差壓傳感器 | 測量范圍：0～3KPa；輸出信號：4～20mA。 | 3 | 套 |
| 25 | 粉塵傳感器 | 供電電源：DC5V；檢測范圍0.5～10μm；輸出信號：串口輸出。 | 1 | 套 |
| 26 | 二氧化硫傳感器 | 測量范圍：0～100ppm；輸出信號：4～20mA；帶LCD液晶背光顯示。 | 2 | 套 |
| 27 | 氮氧化物傳感器 | 測量范圍：0～100ppm；輸出信號：4～20mA；帶LCD液晶背光顯示。 | 1 | 套 |
| 28 | 一氧化碳傳感器 | 測量范圍：0～100ppm；輸出信號：4～20mA；帶LCD液晶背光顯示。 | 1 | 套 |
| 29 | 二氧化碳傳感器 | 測量范圍：0～2000ppm；輸出信號：4～20mA；帶LCD液晶背光顯示。 | 1 | 套 |
| 30 | 氧氣傳感器 | 測量范圍：0～30%VOL；輸出信號：4～20mA；帶LCD液晶背光顯示。 | 1 | 套 |
| 31 | 物位儀 | 測量范圍：0.06～1m；輸出信號：4～20mA。 | 1 | 套 |
| 32 | 在線pH儀 | 量程：0～14；輸出信號：4～20mA。 | 1 | 套 |
| 33 | 風速儀 | 測量范圍：0～20m/s；輸出信號：4～20mA。 | 2 | 套 |
| 34 | 粉塵采樣器 | 供電電源：AC220V；采用流量：5～35L/min；定時設定：0～99分59秒。 | 1 | 套 |
| 序號 | 器材名稱 | 器材規格或型號 | 數量 | 單位 |
| 1 | 電器控制柜 | 尺寸：700mm×600mm×1800mm;材料：鋼板靜電噴塑工藝；功能：實現與對象連接和控制以及與電腦的通訊連接編程功能。 | 1 | 個 |
| 2 | PLC控制器 | 主機 CPUSR40 | 1 | 個 |
| 3 | 模擬量輸出模塊 | EMAI04 | 4 | 個 |
| 4 | 模擬量輸入輸出模塊 | EMAM06 | 1 | 個 |
| 5 | 變頻器 | FR-D740-1.5K-CHT | 1 | 個 |
| 6 | 漏電保護器 | DZ47-63LEP-4P-20A | 1 | 個 |
| 7 | 交流接觸器 | 220V | 2 | 個 |
| 8 | 電機調速器 | SF系列 | 3 | 個 |
| 9 | 蜂鳴器 | LA42SMFA-DC24V 紅 | 1 | 個 |
| 10 | 熱過載繼電器 | JRSID系列 | 2 | 個 |
| 11 | 中間繼電器 | ARM系列 | 12 | 個 |
| 12 | 工作狀態指示燈 | 黃、綠、紅 | 15 | 個 |
| 13 | 溫度變送器 | SBWZP-01(0-200℃) | 1 | 個 |
| 14 | 監控中心（觸控一體機） | 供電電源：AC220V；規格尺寸：10.4寸觸摸屏，用于監測數據顯示。 | 1 | 套 |
| 15 | 監控軟件 | 包括系統工藝流程演示，設備結構展示，數據顯示采集處理，設備運行控制。 | 1 | 套 |
| 16 | 歐式導線架 | 用于懸掛和放置實訓專用連接導線，外形尺寸為530mm×430mm×1200mm，設有五個萬向輪，造型美觀大方。 | 1 | 個 |
| 名稱 | 主要組成器件 | 數量 |
| 配套 工具 |
包含采樣槍、畢托管、復合管割刀、卷尺、扳手、尖嘴鉗、生料帶、內六角扳手、記號筆、十字螺絲刀、一字螺絲刀、插線板、萬用表、剝線鉗、斜口鉗、焊錫絲、電烙鐵、烙鐵架、剪刀、勞保用品等。 | 1套 |
項目一、系統的設計計算
1.煙氣處理系統工藝流程圖的繪制
2.煙氣處理系統的設計
項目二、處理設備的安裝與調整
1.旋風分離器的安裝與測試
2.袋式除塵器的安裝與測試
3.濕法脫硫塔的安裝與測試
4.活性炭吸附塔的安裝與測試
5.發塵裝置的安裝與校正
項目三、設備的工藝連接
1.旋風除塵器的除塵工藝的連接
2.袋式除塵器的除塵工藝的連接
3.脫硫塔脫硫工藝的連接
4.活性炭吸附塔的工藝的連接
項目四、設備控制系統的連線與調試
1.控制系統的連線
2.控制系統的程序編寫
3.對象的單機試車
4.通過程序的編寫實現整機聯動
項目五、監測傳感器及儀器的使用
1.鉑熱電阻的安裝及監測
2.溫濕度傳感器的安裝及監測
3.粉塵傳感器的安裝及監測
4.在線PH儀的安裝、標定及監測
5.氣體（SO2、NOX、CO、O2）傳感器的安裝及監測
6.風速傳感器的安裝及監測
7.壓力傳感器的安裝及監測
8.粉塵采樣器的組裝與應用
9.皮托管的連接與運用
