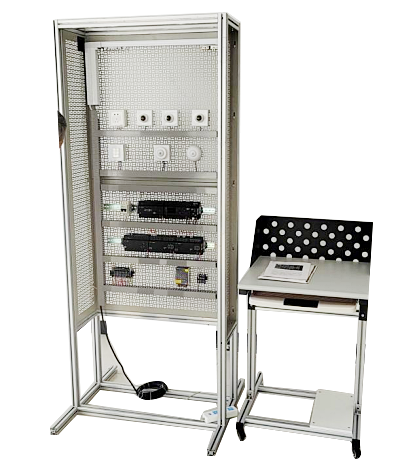

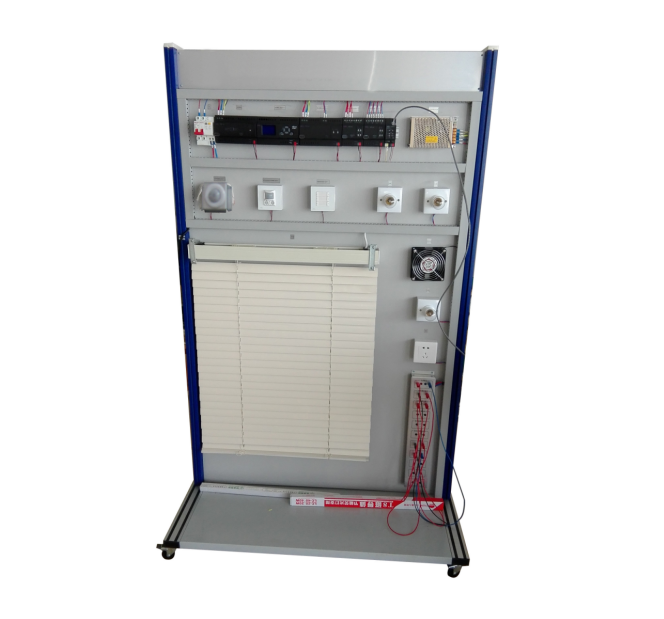

LG-ZLY03型樓宇智能控制實訓裝置

品牌：理工偉業 咨詢電話：010-82827827 82827835

一、設備概述
LG-ZLY03型樓宇智能控制實訓裝置滿足職業院校的電工電子類教學實訓要求，滿足電工技師、高級技師職業技能認定要求，并適用于各級技能競賽。

二、技術條件
1．輸入電源：?jiǎn)蜗嗳€(xiàn) AC220V±10％ 50HZ
2．工作環境：溫度-10℃－+40℃ 相對濕度<85％（25℃）海拔<4000m
3．電源控制：自動空氣開關通斷電源，有過流保護、漏電保護裝置等
4．輸出電源：直流穩壓電源：24V/3A，具有限流型短路軟保護和自恢復功能
三、綜合實訓內容
1. KNX總體的安裝和布線實訓
2. KNX智能面板的安裝及接線實訓
3. KNX開關量輸出模塊安裝及接線實訓
4. KNX智能窗簾控制器安裝及接線實訓
5. KNX邏輯控制器安裝及接線實訓
6. KNX十二合一傳感器安裝及接線實訓
7. KNX調光模塊安裝及接線實訓
8. KNX通訊連接實訓
9. KNX軟件使用實訓
10. KNX編程及編制程序的方法實訓
11. KNX各元器件的認知和接線方式
四、清單及參數

序號	品名	規格參數	單位	數量
1	4路10A智能開關控制器	HDL M/R4.10.1-331	臺	1
2	2路6A調光控制器	HDL M/D02.1-432	臺	1
3	2路窗簾控制器	HDL M/W02.10.1-231	臺	1
4	6按鍵晶典系列面板	HDL M/P03.2-4810	臺	1
5	總線電源模塊	HDL M/P960.1	臺	1
6	IP網關	HDL KNX/EIB M/IPRT.1	臺	1
7	移動傳感器	HDL M/IS05.1	臺	1
8	光線傳感器	HDL M/HSIU05.1.480	臺	1
9	邏輯定時控制器	HDL M/TM04.1-432	臺	1
10	控制線纜	HDL RVVP0.75*4	米	5
11	86型眀盒	86型	個	3
12	86型螺口燈座		個	3
13	5孔插座	86型	個	1
14	斷路器	DZ47LE-63 2P 10A	個	1
15	電動窗簾	700*1000mm	套	1
16	排風扇	12012038 AC220V	個	1
17	輸出折彎件	500×90mm	塊	1
18	軟件	HDL-KNX	套	1
19	導線、通訊線等附件		套	1
