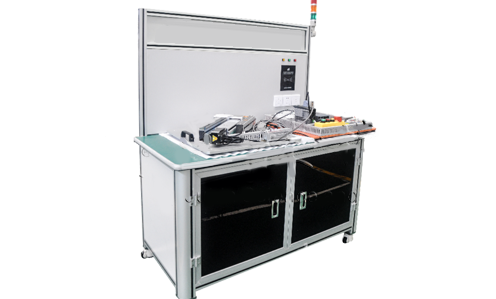

LGJ-SH01型 數字化伺服驅動與開閉環定位控制裝置主要由:伺服電機、傳感器、滾珠絲桿、編碼器、電氣控制系統等組成。通過PLC控制伺服電機來實現單軸位置控制,配合編碼器及滾珠絲桿可實現高精度定位。模塊是應用PLC控制實現直線位移上的位置控制,結合直線位置上安裝的各限位開關、行程開關實現在一平面內任意移動,并控制移動時的方向與速度。適合用于各高等院校PLC課程的實訓,產品輕便、美觀、易學習。

一、實訓項目

（一）傳感器安裝與應用

1.電感式接近開關輸入控制器應用

2.限位開關在定位技術中的應用;

（二）電機驅動技術

1.伺服電機控制位移變化實訓;

2控制滑動速度變化實訓

3控制伺服電動機方向變化實訓;

4控制伺服電動機實現多段速運動控制實訓;

（三）旋轉編碼器位置檢測技術

1.編碼器進行位移量閉環反饋控制實訓;

2.編碼器進行旋轉角度反饋控制實訓;

3編碼器進行速度反饋控制實訓;
