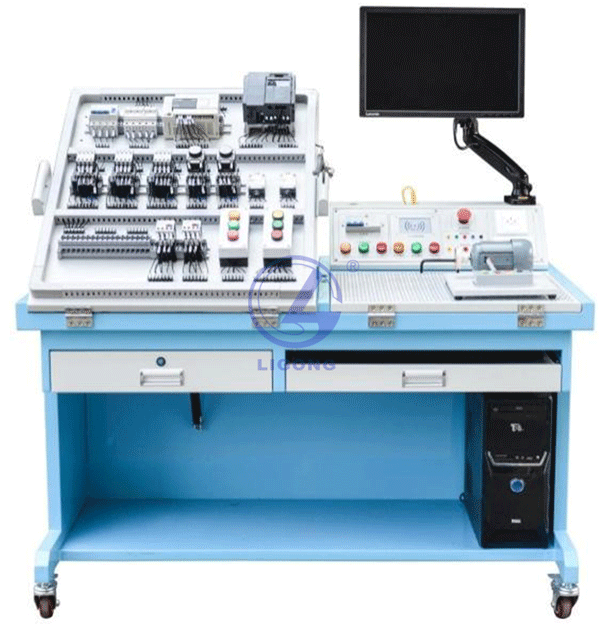

LG-WDG02B型電工綜合實訓考核平臺

品牌：理工偉業 咨詢電話：010-82827827 82827835

一、裝置概述

隨著制造業轉型升級的快速推進，企業對機電專業技術技能型人才的需求也隨著改變，企業更需要具備機電設備的使用、調試和維護綜合能力，能從事機電設備產品的檢測、使用、維護與管理等工作崗位能力的人才，如何為制造企業培養具備機電專業綜合能力的專業人才，如何有效評價機電專業人才是否具備相應的綜合技術技能，就顯得非常重要。
機電綜合實訓考核平臺是為滿足機電專業人才培養和考核需求，以學生綜合職業能力發展為主線，遵循技術技能型人才成長規律，滿足機電專業通用性技能學習實訓的基礎上，融入技能評價、信息化考核系統、機械裝配虛擬仿真平臺等的實用功能，一方面完成學生的技能訓練功能，一方面可以用于學生的技能評價。

二、裝置構成

機電綜合實訓考核平臺由智能電源管理模塊、電氣考核模塊、電氣實訓模塊、電氣接線智能檢測軟件、PLC程序智能檢測軟件等組成，各模塊之間相互配合可完成對電機基礎實訓電路的訓練測試、自動接線檢測、成績歸檔等內容，滿足機電專業電氣實訓考核的要求?！锿稑藭r(shí)提供省級或以上機構出具的電工綜合實訓考核設備檢測報告原件備查。
三、產品參數
1、交流電源：三相五線 AC 380 V±10% 50Hz；
2、溫度：-10～50℃；環境濕度：≤90％無水珠凝結；
3、外形尺寸：長×寬×高=1400mm×860mm×1010mm；
4、整機功耗：≤1.8 kVA；
5、安全保護措施：設備具有接地保護、漏電保護功能，安全性符合相關的國標標準。

三、實訓項目

1、電氣實訓項目
1.1掌握電氣線路線圖的符號；
1.2掌握電氣線路圖的器件選擇；
1.3掌握用萬用檢測電氣元器件方法；
1.4掌握用萬用測量電壓、電阻、電流的方法；
1.5掌握三相異步電機的自鎖控制控制線路的接線；
1.6掌握三相異步電機的正反轉控制線路的接線；
1.7掌握三相異步電機的連續與點動混合控制線路的接線；
1.8掌握三相異步電機的順序控制線路的接線；
1.9掌握三相異步電機的多地控制線的接線；
1.10掌握三相異步電機的Y—△降壓?jiǎn)?dòng)控制線路的接線；
2、PLC實訓項目
2.1掌握PLC基本指令的使用；
2.2掌握PLC的聯機控制的操作；
2.3掌握PLC控制三相異步電機啟?？刂频慕泳€(xiàn)和程序；
2.4掌握PLC控制三相異步電機順序啟?？刂频慕泳€(xiàn)和程序；
2.5掌握PLC控制三相異步電機點動和自鎖控制的接線和程序；
2.6掌握PLC控制三相異步電機Y—△降壓?jiǎn)?dòng)控制的接線和程序；
2.7掌握PLC控制三相異步電機多地控制的接線和程序；
2.8 掌握PLC控制三相異步電機正反轉控制的接線和程序；
2.9 掌握PLC控制三相異步電機自動往返控制的接線和程序；
2.10掌握PLC控制三相異步電機的調試；

四、配置清單

序號	部件或器件名稱	參數	數量
1	實訓桌	尺寸1400mm860mm1010mm包含兩套角度調節支撐機構、實訓操作板	1臺
2	智能電源控制模塊	電源控制模塊、RFID射頻識別模塊、交流接觸器	1套
3	PLC主機	FX3U-32MR	1套
4	漏電開關	3P+N	1只
5	空氣開關	4P	1只
6	熔斷器	RT18-32 2P	1只
7	熔斷器	RT18-32 3P	1只
8	交流接觸器	CJX2-0910 220V	5只
9	輔助觸頭	F4-22	3只
10	時間繼電器	220V	2只
11	熱繼電器		2只
12	熱繼電器座		2只
13	按鈕開關盒	3位	2只
14	按鈕（不帶燈）	黃、綠、紅	3只
15	指示燈	黃、綠、紅	3只
16	雙用接線端		18只
17	行程開關		2只
18	變頻器	三菱FR-E740	1只
19	三相鼠籠式異步電動機	JW5024	2套
20	配套工具	尖嘴鉗（160mm）、剝線鉗、壓線鉗、斜口鉗（160mm）、十字螺絲刀（3寸）、一字螺絲刀（3寸）、十字螺絲刀（3×75mm）、一字螺絲刀（3×75mm）、剪刀	1套
21	設備使用說明書		1套
