LGT-WH13型磺化工藝實訓裝置

品牌：理工偉業 咨詢電話：010-82827827 82827835

一、裝置特色

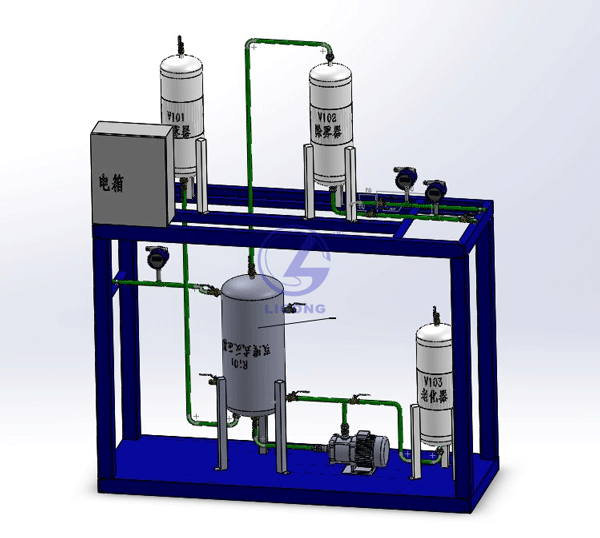

整套裝置由鋼制安裝框架、反應器、換熱器、緩沖罐、仿真儀表、就地計算機操作臺、就地智能儀表控制上位監控軟件、外置配套設備等組成，工藝路線簡潔清晰，現場儀表與通訊模塊有機結合，上位計算機控制，設置DCS界面及自動評分系統。
裝置整體布置協調、操作便捷、牢固可靠；管路布置合理有序、布線規范整齊；裝置具有工業化氣息，大氣美觀；所采用的操控軟件在國內應用極為廣泛，完全與工業實際接軌。
裝置安全設計規范完善，配置漏電保護和過載保護裝置，高溫設備和管路均有保溫措施，管線及設備布置既方便操作，也防止碰傷或絆倒，高度符合國家標準。
實訓室整體氛圍布置，安全標識、操作要領、工藝掛圖等配套完善。隨機資料如操作說明書、配置清單、PID圖、電氣圖等配套齊全。

二、簡要工藝描述

來自液體三氧化硫儲罐的物料經汽化器汽化成三氧化硫氣體，并與來自鼓風機的干空氣按一定比例（SO3：O2=2～7vol%）進行混合，再經除霧器除霧進入雙膜磺化反應器；另一路來自于十二烷基苯儲罐的物料經物料泵輸入雙膜磺化反應器(十二烷基苯: SO3=1:1.05)，并在反應器內形成自上而下的物料膜與三氧化硫氣體接觸發生反應，反應壓力為常壓、溫度為40～50℃。反應生成的十二烷基苯磺酸在反應器底部汽液分離器內進行汽液分離，冷卻后的反應物料一部分以循環泵返回反應器底部用于磺酸的急冷，另一部分送到老化器老化10min,以降低其中的游離硫酸酐和未反應原料的含量。汽液分離器分離出的尾氣經除霧器除霧后送到尾體處理裝置處理后排放。老化后的十二烷基苯磺酸送到下一工序用于生產十二烷基苯磺酸鈉。

三、系統配置清單

序號	設備名稱	規格型號及技術參數	單位	數量	備注
1	設備主體		套	1
（1）	框架	對象部分長×寬×高=2200×800×1800mm，整機采用鋼質安裝框架，一層平面方便操作、檢修、出入，平臺采用10#國標槽鋼焊接完成，平臺板采用3mm扁豆花紋板，表面噴塑防腐處理，罐體采用鏡面板制造，管道采用衛生級不銹鋼內外鏡面管制造，罐體和管道焊縫處理工藝采用機械加油蠟鏡面拋光，達到無焊縫鏡面效果；	套	1
（2）	V101-1#除霧器	304不銹鋼，φ219*500mm；	臺	1
（3）	V102-2#除霧器	304不銹鋼，φ219*500mm；	臺	1
（4）	V103-老化器	304不銹鋼，φ219*500mm；	臺	1
（5）	V104-雙膜式反應器	304不銹鋼，φ219*500mm；	臺	1
（6）	P101-循環泵	不銹鋼泵，電壓220V，功率0.37KW，流量2m3/h；	臺	1
2	儀表與執行器
（1）	溫度檢測	儀表顯示；	臺	1
（2）	流量檢測	仿真流量?jì)x表；	臺	3
（3）	液位檢測	法蘭玻璃液位計，就地顯示；	臺	3
（4）	調節閥	不銹鋼，DN15,帶信號反饋	臺	5
3	智能儀表
（1）	溫度檢測顯示儀表	CH04-485-AI，多路溫度輸入模塊，標準Modbus RTU協議，RS485通訊接口內置1.5KV電磁隔離保護，防雷保護，模擬量輸出與系統隔離、電源隔離。	套	1
（2）	流量檢測顯示儀表	CH03-485-AI，多路模擬量輸入模塊，標準Modbus RTU協議，RS485通訊接口內置1.5KV電磁隔離保護，防雷保護，模擬量輸出與系統隔離、電源隔離。	套	1
（3）	智能控制器	CH01-485-DO多路光電隔離NPN信號輸出模塊，標準Modbus協議，RS485通訊接口，內置1.5KV電磁隔離保護，防雷保護，開關量輸出與系統隔離、電源隔離，支持全端口過流、過壓保護。	套	1
4	閥門與緊固件
（1）	球閥，截止閥，疏水閥等	與設備、工藝、管線配套。	批	1
（2）	緊固件	與法蘭，閥門，框架、支架配合；法蘭閥門安裝螺絲用相應的碳鋼螺絲（Q235，帶平彈墊），框架，支架安裝螺絲用相應的鍍鋅螺絲。	套	1
5	智能儀表電器控制臺及計算機控制操作臺
（1）	智能儀表電器控制柜	鋼制噴塑內安裝漏電保護空氣開關、電流型漏電保護器，旋鈕式強電開關控制，保證設備安全，操作控制便捷；裝有開關電源，接觸器，自鎖開關，塑銅線，橡套線，屏蔽線，鋁合金線槽等。單相三線制供電。	臺	1
6	智能儀表上位監控軟件
（1）	軟件	設置DCS軟件界面，具備自動評分系統	套	1
