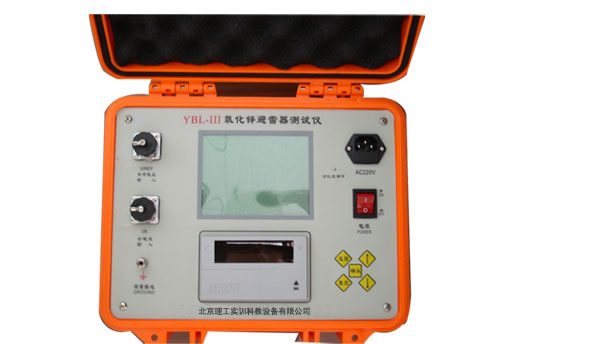

YBL-III型氧化鋅避雷器測試儀_智能型氧化鋅避雷器試驗儀|避雷器檢測儀

產品分類

更多新產品

更多熱點產品

更多技術方案

一、功能特點

●YBL智能型氧化鋅避雷器測試儀是用于現場和實驗室檢測避雷器各項相關電氣參數的專用儀器，用于氧化鋅避雷器的現場在線監測（帶電測試）和實驗室（停電檢修）的測試中。

●符合中華人民共和國電力行業標準《DL474.5—92現場絕緣試驗實施導則—避雷器試驗》的要術。

●采用微電腦進行采樣、控制等先進技術，可測量氧化鋅避雷器在工頻電壓下的全電流、三次諧波、阻性電流、阻性電流峰值、容性電流、有功功率等。并顯示電壓、電流的波形及打印輸出。

●采用大屏幕液晶顯示，漢字菜單提示操作，使人機交換功能更強。同時提供現場的接線顯示。

●接線簡單、測量精度高、可靠性強等特點。

二、主要技術參數：

測量參數及范圍

●試驗電壓： KV

●三次諧波電壓： KV

●全電流（峰值）： 0－20 mA

●三次諧波電流： 0－20 mA

●阻性電流（峰值）： 0－20 mA

●阻性電流峰值： 0－20 mA

●容性電流（峰值）： 0－20 mA

●避雷器功耗： 0－8W

●除顯示上述各測量值外，還可顯示電壓及全電流的波形。

測量誤差：

●試驗電壓： ±2%

●全電流： ±2%

●阻性電流： ±5%

●容性電流： ±5%

●避雷器功耗： ±5%

輸入信號：

●電壓信號（PT的低壓測）： AC 5 ~ 200V

●電流信號： AC 0 ~ 20mA

工作電源：

●AC 220V±10% 50Hz
