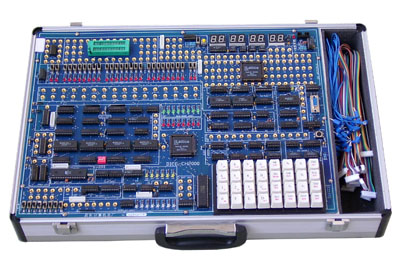

LG-CH2000型增強型計算機組成原理實驗儀

品牌：理工偉業 咨詢電話：010-82827827 82827835

LG-CH2000型增強型計算機組成原理實驗儀是一款較為優秀的傳統類型的普及型組成原理實驗儀, 配有Windows98/2000/XP為操作平臺的聯機調試軟件包,在此基礎上,DICE-CH2000增加了實驗功能、I/O接口芯片擴展、增加寄存器尋址功能、指令達80多條,增設CPLD實驗區。為《計算機組成原理》、《計算機組成與結構》、《邏輯設計》等課程教學的實驗提供了更新更理想的智能型實驗計算機裝置。

產品說明：
一.系統組成：
⑴運算器實驗電路;⑵存貯器實驗電路;⑶移位寄存器實驗電路;⑷程序計數與譯碼單元;⑸時序電路;⑹微程序控制器實驗電路;⑺邏輯開關、邏輯電平顯示電路;⑻八位數碼顯示系統控制電路;⑼4×8鍵盤輸入電路⑽單片機控制單元;⑾RS232通信接口;⑿四通道PC邏輯示波器單元;⒀擴展8255、8253等接口電路;⒁擴展CPLD實驗區;⒂單脈沖發生電路。
二.主要特點：
⑴在常規計算機組成原理的基礎上增加了上位機軟件：將指令寄存器、程序計數器、地址寄存器、暫存寄存器、運算寄存器、緩沖寄存器、存儲器、微地址寄存器、輸入輸出緩沖寄存器的數據實時顯示出來，并有各類操作性指示，數據流向由圖形動畫實時動態顯示，直觀明了，便學生對復雜的計算機控制器與運算器的工作原理更容易理解。
⑵該實驗儀采用模塊化設計，單元電路分開，模塊間連接采用雙頭連線，只需聯接相應控制線，即可實驗，這不但大大增強了學生的動手能力，而且大大提高了實驗的效率與成功率。
⑶由于系統的模塊化，學生可通過一系列積木式實驗，對CPU內部的運算功能、控制功能、總線結構、指令系統的設計和微指令的實現以及CPU內部如何工作有直觀、深刻的認識，所有總線信息都有進程條圖形顯示，以便學生實時觀察每條指令及微指令的執行情況，從而對計算機的原理、結構，從部件到系統，直到整機有一個形象的、生動的、本質的認識。
⑷本機有聯機、脫機二種工作方式，每種工作方式都支持手動和自動運行。
⑸該系統可通過6位動態數碼管或通過上位軟件動態查看相關寄存器，存貯器內容，方便明了。
⑹實驗者可在PC機上進行程序編輯、加載、動態調試等操作。對于微程序調試，提供微單步、宏單步、連續運行、暫停等多種調試功能。
三、實驗項目
1.運算器組成實驗；
2. 移位寄存器實驗；
3.堆棧寄存器實驗；
4.寄存器判零實驗；
5.緩沖輸入/鎖存輸出實驗；
6.存儲器和總線實驗；
7.微程序控制單元實驗；
8.指令部件模塊實驗；
9.時序與啟停實驗；
10.基本模型機設計與實現；
11.帶進位運算的模型機設計與實現；
12.復雜模型機設計與實現；
13.四通道示波器實驗；
14.8255PA口控制實驗
15.8253方波實驗;
16.用CPLD實現運算器重構實驗;
17.用CPLD實現指令模塊重構實驗;
18.中斷實驗
注：CH2000支持上述所有實驗，C2000只支持前十三個實驗.
