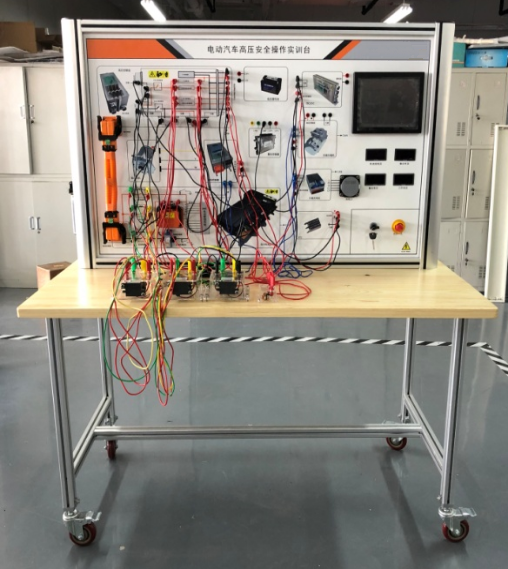

LGE-GY323型新能源汽車高壓安全實訓臺

品牌：理工偉業 咨詢電話：010-82827827 82827835

一、概述
LGE-GY323型 新能源汽車高壓安全實訓臺采用新能源汽車高壓安全、充配電、電池包及電池管理與安全系統器件制作，展示新能源汽車高壓安全系統的結構與工作原理，適合于各類院校對純電動汽車高壓安全系統理論和維修實訓的教學需要。

二、產品結構
  1.實訓臺面板采用4mm厚耐腐蝕、耐創(chuàng )擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖與工作原理示意圖。
  2. 實訓臺面板上安裝有點火開關，安全插頭模塊，高壓電路仿真系統，安全繼電器仿真模塊，漏電保護模塊與操縱開關。
  3.七寸液晶顯示屏幕，各部件連接正確后，顯示系統工作參數。
三、技術參數
  1. 外接電源：交流220V±10% 50Hz
  2. 工作電壓：直流12V
  3. 工作溫度：-40℃～ 50℃
  4. 外形尺寸：1240×600×1700mm(長×寬×高)
四、工藝標準
   1.實訓臺面板采用至少4MM鋁塑板制作，底架部分采用歐洲標準鋁型材，帶自鎖腳輪裝置，實訓臺底座上配有桌面，方便放置資料、輕型檢測儀器等。
  2、實訓臺工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。
五、產品能夠完成的教學功能
  1. 學員可直觀對照電動汽車高壓安全防護系統結構原理圖和實物，認識和分析電動汽車整車高壓安全防護系統的工作原理。
  2. 實訓臺可以動態模擬整車高壓安全防護系統的運行狀態與工作過程。
  3. 電動車高壓保護原理實驗
  4. 高壓電路漏電保護仿真原理
  5. 高壓插頭拆裝插拔實驗
  6. 高壓電路維修操作仿真實驗
六、產品能夠完成的教學功能
  1. 學員可直觀對照電動汽車高壓安全防護系統結構原理圖和實物，認識和分析電動汽車整車高壓安全防護系統的工作原理。
  2. 實訓臺可以動態模擬整車高壓安全防護系統的運行狀態與工作過程。
  3. 電動車高壓保護原理實驗
  4. 高壓電路漏電保護仿真原理
  5. 高壓插頭拆裝插拔實驗
  6. 高壓電路維修操作仿真實驗
