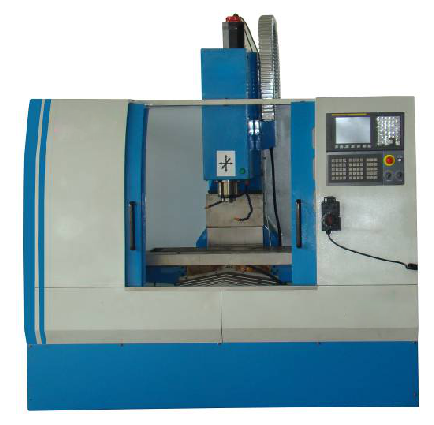

LGY-SKX13數控銑床實訓設備
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、要求
該產品為X、Y、Z三軸伺服控制半閉環式數控銑床，結構及外形尺寸緊湊合理，主軸為伺服電機驅動。能夠實現對各種盤類、板類、殼體、凸輪、模具等復雜零件的加工，可完成鉆、銑、鏜、擴、鉸、攻絲等多種工序加工，適合于多品種、中小批量產品的生產，對復雜、高精度零件的加工更顯其優越性。
二、主要結構特點
1、底座、滑座、工作臺、立柱、主軸箱等主要基礎件采用高剛性的鑄鐵結構，在底座的內部分布著的加強筋，滑座為箱體式結構，保證了基礎件的高剛性和抗彎減震性能；基礎件采用樹脂砂造型并經過時效處理，確保機床長期使用精度的穩定性，為機床性能的穩定性提供了保障。
2、X、Y、Z向導軌均為滑動導軌，配合自動強制潤滑，實現機床的可靠運動；
3、X、Y、Z三個方向進給采用高精度高強度的滾珠絲杠，進給速度高；驅動電機通過彈性聯軸器與絲杠直聯，進給伺服電機直接將動力傳遞給高精度滾珠絲杠，無背隙，保證機床的定位精度；
4、采用知名品牌高速、高精度、高剛性主軸單元，軸向和徑向承載能力強，轉速達6000rpm；
5、主軸采用中心吹氣結構，在主軸松刀后迅速用中心高壓氣體對主軸內錐進行清潔，保證刀具夾持的精度；
6、X、Y、Z三個方向導軌、絲杠都采用密閉防護，保證絲杠及導軌的清潔，確保機床的傳動及運動精度；
7、機床外防護采用全封閉結構設計，安全可靠；
8、采用先進的集中自動潤滑裝置，定時、定量的自動間歇式潤滑，工作穩定可靠；
9、機床操作系統采用人體工程學原理設計，操作方便；
三、主要技術參數
1、技術規格
① 行程
X軸：500mm
Y軸：400mm
Z軸：455mm
主軸端面至工作臺面距離：45~500mm
主軸中心至立柱導軌面距離：460mm
② 工作臺
工作臺面積：620×380mm
工作臺最大負荷：250kg
T型槽（槽×寬×中心距）：3-16×110
③ 主軸
主電機功率： 3.7kw
X/Y/Z軸電機：X/Y :1.2kw/7Nm Z :1.2kw/7Nm
主軸內錐：BT40
主軸轉速：100~8000rpm
④ 快速位移
X/Y軸快移：12m/min
Z軸快移：10m/min
切削進給速度：1~4000mm/min
⑤ 精度
精度要求按JB/T8771.2-1998《加工中心 檢驗條件 第2部分：立式加工中心幾何精度檢驗》
2、CNC控制系統（標準配置）
系統具有完善可靠的聯鎖、安全保護和故障診斷報警等功能，配有RS232標準通訊接口，可與計算機進行程序控制與存儲，能實現DNC加工。
FANUC 0i-MF數控系統
主軸電機功率3.7Kw
X軸系統伺服電機功率1.2Kw，扭矩7N.m
Y軸系統伺服電機功率1.2Kw，扭矩7N.m
Z軸系統伺服電機(帶抱閘)功率1.2Kw，扭矩7N.m
3、電源裝置
電源形式：三相交流380V±10% 50Hz±10%
用電容：7.5KVA
4、氣源
使用氣壓：≥0.6MPa
5、機床外形尺寸及重量
機床外形尺寸（長×寬×高）: 2500×2000×2200mm
機床凈重: 3200Kg
