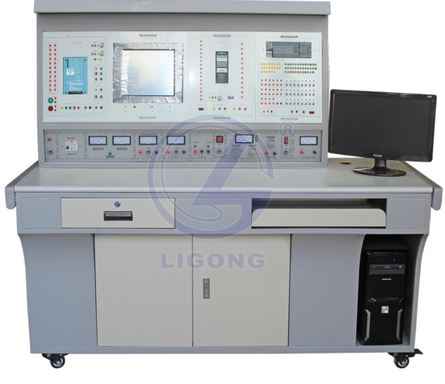

LG-TEST01型電氣TEST操作實訓臺

品牌：理工偉業 咨詢電話：010-82827827 82827835

一、設備的特點及質量
1、LG-TEST01型 電氣TEST操作實訓臺是關于電機(Motor)及傳感器(Sensor)的實際適用例子，為了實習生們自己做程序及實習的設備。
2、電氣控制實訓裝置能實習機具及電器部分的動作和PLC程序之間的關聯關系。
3、因為構成的程序是用電氣來輸出的，所以需要明顯的構成。

二、配置要求
1、電氣操作臺
  操作臺大小 : 1800(L) 790(W) 1600(H)
  操作臺 : 鋁 40*40 下端
  4段鐵制箱柜 : 440(L) 700(W) 680(H)
  Door 附著型
  Foot Master 4ea 附著
  配電柜及名片結緣板操作
2、變壓器
  380V 3P
  卷線形式 : 復卷式
  用量 : 5KVa
  1次電壓 : 380V
  2次電壓 : 220V
  頻率 : 50Hz
  大小 : 370(W) 205(D) 320(H)
3、動力電源
  NFB 5Kw, 3相
  NFB 3Kw, 3相
  旋轉 Lamp : 2ea
  返回 Lamp : 2ea
  旋轉 Button : 2ea
  返回 Button : 2ea
  緊急 Switch : 2ea
  電纜接頭 : 8ea
  斷電器 : 4ea
4、控制電源
  - AC控制型 NFB : 2ea
  - DC控制型 NFB : 1ea
  - 動作 Lamp : 3ea
  - 220V 插座 2口: 2ea
  - 110V 插座 2口: 2ea
  - DC 24V 電源供應器 5A (短路防止電路內含) : 1ea
  - DC 15V 電源供應器 2A (短路防止電路內含) : 1ea
  - DC 5V 電源供應器 1A (短路防止電路內含) : 1ea
5、接近開關
   AC控制型 NFB : 1ea
   DC控制型 NFB : 1ea
   動作 Lamp : 4ea
   接近開關連接型接頭 : 15ea 以上
   磁簧開關 短路防止電路內含
   Lamp 動作用斷路器安裝
三、配置清單
1、PLC & GOT

序號	品名	規格	數量
1	CPU	CPU(315-2 PN/DP)	1
2	電源模塊	6ES7 307-1BA00-0AA0	1
3	模塊安裝導軌(480MM)	6ES7 390-1AE80-0AA0	1
4	開入模塊(16點)	6ES7 321-1BH02-0AA0	1
5	開出模塊(16點)	6ES7 322-1BH01-0AA0	1
6	內存卡(64KB)	6ES7 953-8LF11-0AA0	1
7	PC 電纜	6ES7 972-0CA23-0XA0	1
8	前置連接器	6ES7 392-1AJ00-0AA0	2
9	觸摸屏(LS產電, 15")	IXP90-TTA/DC

2、CONTROL PANEL

序號	品名	數量	主要性能及式樣
1	OPERATING SYSEM	1	- NFB - 電磁接觸器 - 噪聲濾波器 - 接地棒 - 斷電器 - 電纜管道 - +. - 端子板 - 主電源開關 - POWER SUPPLY DC 24V , 5A 短路防止電路內含 - EMERGENCY STOP SWITCH : 1EA 鎖定性能附加 Lamp 內含型 DC 24V 運行型 1a-1b型 - OP SWITCH和 PILOT LAMP在BASE上用支架或直接附著后，跟PLC用INTERFACE TERMINAL UNIT上結線。 - 除了OP SWITCH和 PILOT LAMP以外，所有的電器部件的話，按照PLC和PC來能控制的狀態下在INTERFACE TERMINAL UNIT上結線。 - PLC和PC之間控制轉換時，按照連接器，結線狀態下需要容易操作。
2	控制板外箱	1	- 大小 : 700×700×1000(H) 左右 - 安裝鍵盤用傾斜支架 - 安裝前面開放型門，透明PC - 安裝壓縮機 - 安裝換氣扇
3	框架	1	- 材質 : 40*40鋁型材
4	電源供應器	1	- 輸入 : 220V, 60?9?6 - 輸出 : 24V, DC, max, 5A - 短路防止電路內含
